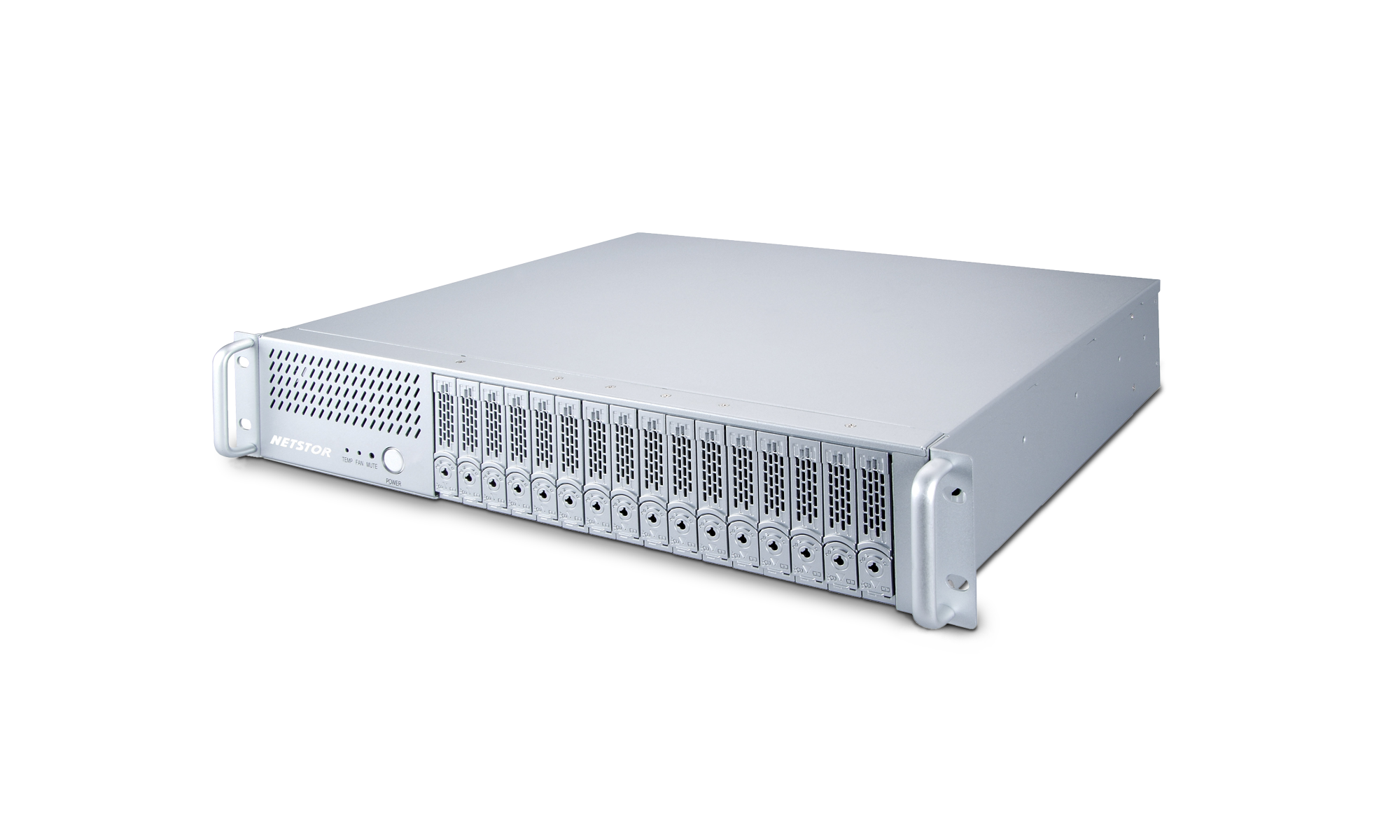

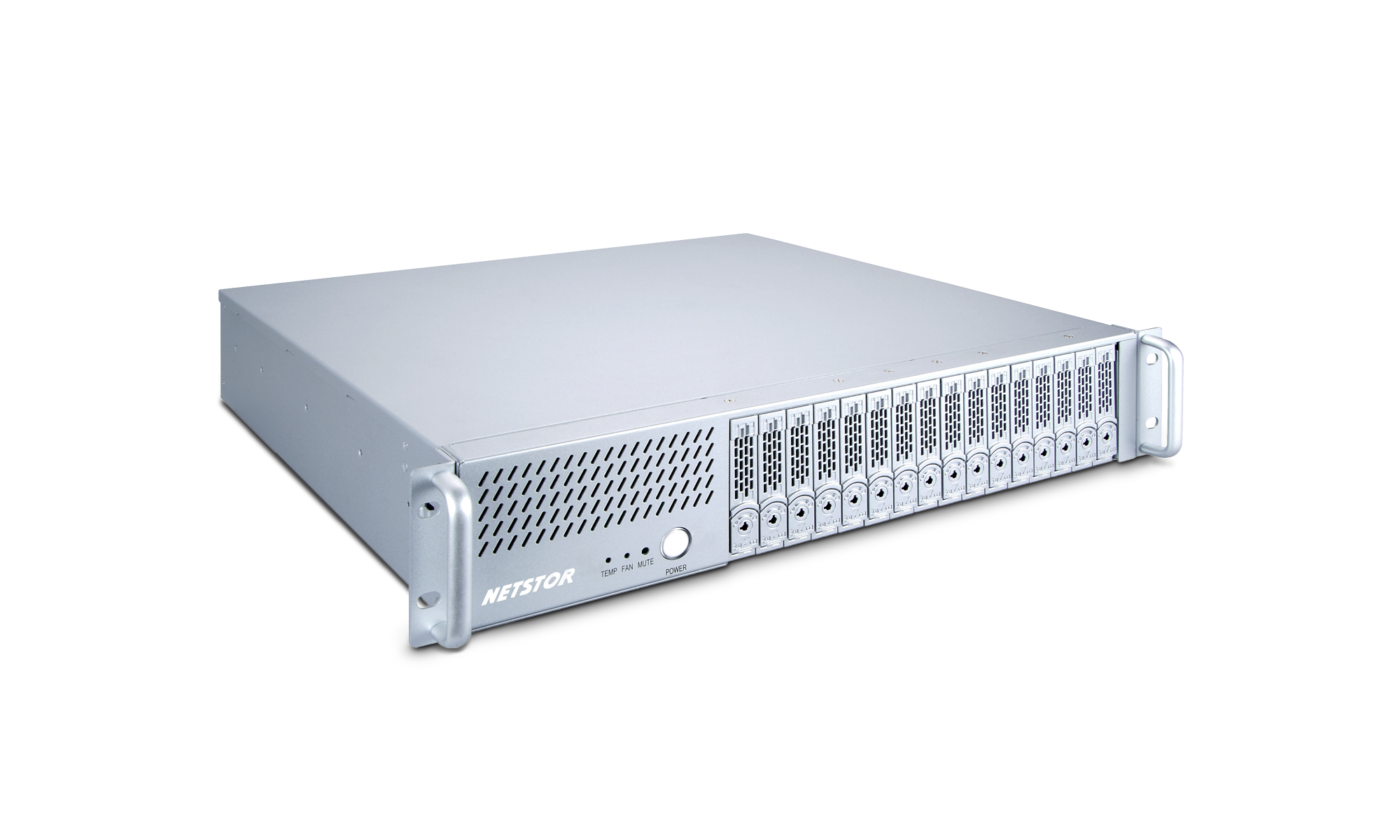

NA338TB3
機架型2U 16盤位 <2.5吋> Thunderbolt 3 (雷電3) 磁碟陣列以及PCIe擴展
產品特色
移動式影音機櫃的最佳夥伴。
針對剪輯專業人士於戶外工作時需要容易移動式的儲存設備特性，Netstor特別推出2U 16 bay 給2.5吋SSD或HDD的機架式外接機箱，NA338TB3選擇採用雷電第三代(Thunderbolt™ 3)連接主機接口，40Gbps的Thunderbolt3可提供高達2,750 MB/s 的資料傳輸頻寬將可完全發揮SSD的效能。特製機身只有42cm的深度設計完全符合容易安裝於移動式機櫃的尺寸，不論戶外拍攝剪輯或返回室內後的創作編輯好幫手。
寬廣的磁碟陣列卡選擇。
兼具資料備份與彈性，NA338TB3提供標準的PCIe擴充插槽，使用者可以自行選擇你最信賴並且操作最孰悉的磁碟陣列卡就能夠將安裝於NA338TB前方16-bay的硬盤規劃成具有RAID資料保護的設定，不論是選擇加速資料傳輸速度但無備份的RAID 0 還是最高資料保護等級的RAID 6 都可以由你決定。
Note: HDD 與 RAID card 為選購項目。
體積小，但擴充能力強。

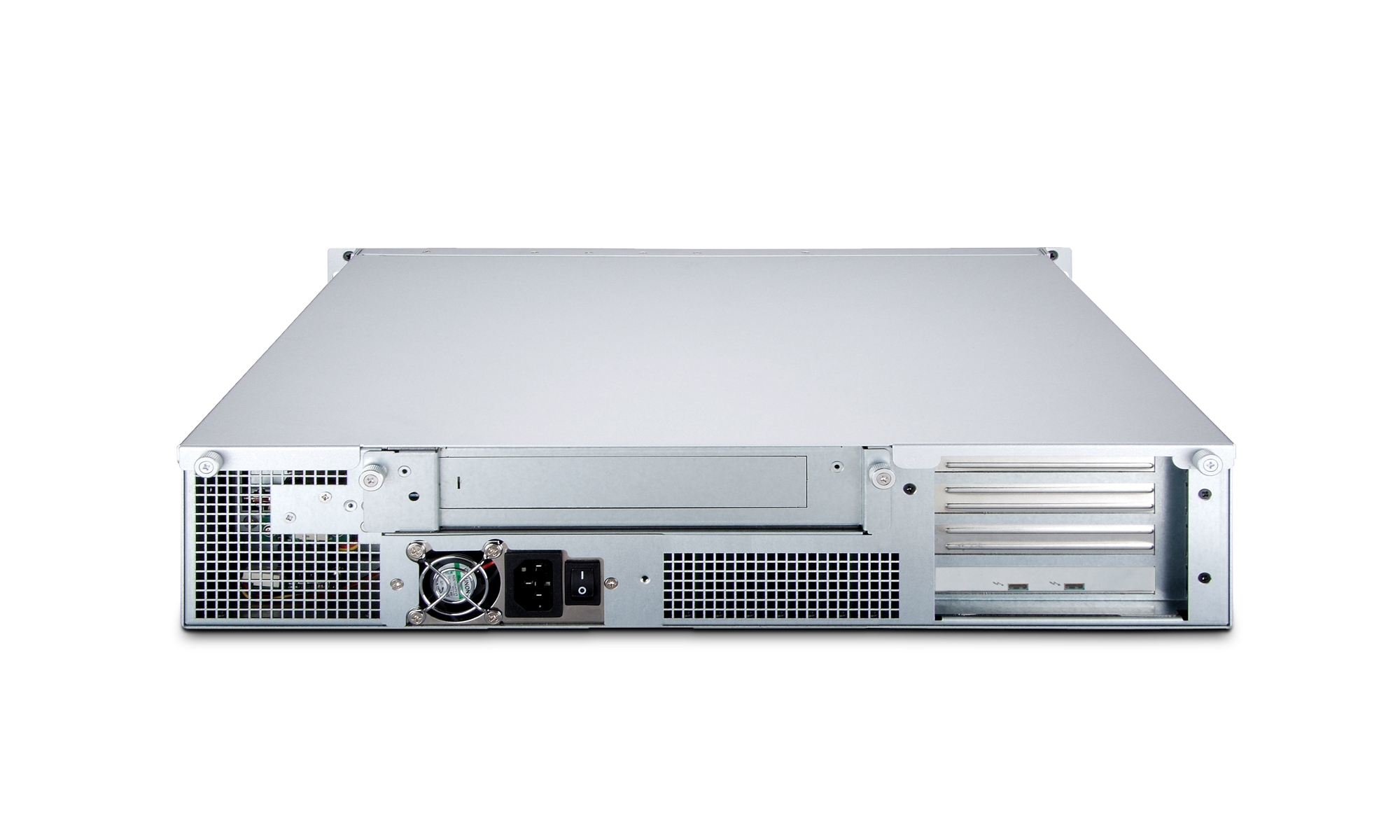

雖然只有2U高、42公分深，輕巧的NA338TB3卻不是只能擴充磁碟儲存空間，不可思議的NA338TB3內建多達3支PCIe Gen3 x8 的插槽，除了安裝RAID卡外，影音專業人士還可以安裝影像擷取卡、音樂編輯卡以及其他專業的PCIe擴充卡。提供您的電腦主機更多擴充的可能性。
最佳通風氣流設計。
內建4個6 x 6 x 2.5公分的風扇，藉由優化磁碟背板通風孔設計讓風扇能順暢將硬碟熱氣經由前方冷空氣一路帶往後方排出。外加可調式風速功能讓使用者能夠在低躁音與適當溫度中找到一個最佳平衡點。
兩個Thunderbolt™ 3 連接埠，串接更多元。
使用USB-C連接器的Thunderbolt 3，不僅小巧更整合了資料傳輸、影片輸出以及充電的功能。內建兩個Thunderbolt 3連接埠的NA762TB3除了1個連接上游主機外，另一個支援Thunderbolt 3菊鏈式串接至6個 Thunderbolt周邊設備的功能還包含1個5K或2個4K UHD螢幕，並且能支援USB 3.1 Gen 2 (10Gbps)。
通過Apple®認證，適用於各式Thunderbolt介面的Mac。
Netstor的NA338TB3已經通過Apple®認證，經由完整的測試將可適用於各式的Thunderbolt 3介面的Mac或者Thunderbolt 2 的Mac。(註: Thunderbolt2 Mac將需要額外購買Apple® 的轉接器)
讓Mac mini成為移動機櫃的超級工作站。
全球首創NA338TB3特別設計Mac mini的安裝抽屜，可以將Apple®最新發表的強而有力的Thunderbolt 3 Mac mini 與NA338TB3完美的整合在一起。透過40Gbps高速的雷電3(Thunderbolt™3)接口連結將Mac mini立即擴充成可安裝16顆2.5吋SAS/SATA硬盤以及高達3張PCIe卡的移動式影音機櫃的工作站。
上述內容所提到的Apple、Mac mini屬於Apple Inc. 在美國及各國的版權所有。
詳細規格
Specifications
| |
NA338TB3 |
| 主機介面 |
Thunderbolt™3 (2個連接埠，支援串接功能，相容於 Thunderbolt™4主機) |
| 傳輸速率 |
40Gbps |
| 硬碟介面 |
SAS/SATA (12G/6Gbps) |
| 硬碟數 |
可安裝最多16顆 2.5吋 (厚度15mm) 硬碟 (選購) |
| RAID 等級 |
需安裝一張具有16 內接port的PCIe RAID卡 (選購) |
| PCIe 插槽數 |
3組PCIe3.0 x8 插槽 |
| 雷電串接 |
可串接高達6個雷電週邊 |
| 機箱外部 LED 指示燈 |
風扇正常 - 綠燈; 風扇故障 - 紅燈
溫度正常 - 綠燈; 溫度超過50°C - 紅燈 |
| Tray盤 LED 指示燈 |
通電指示燈 - 白燈
硬碟存取中 - 藍燈閃爍
硬碟故障或錯誤 - 紅燈 |
| 警示 |
蜂鳴器警報 (風扇故障或超溫警示) |
| 材質 |
堅固機身結構與高雅時尚的冷軋鋼烤漆 |
| 電源供應器 |
460瓦單電源供應器(高效能、低噪音)
輸入電壓：90-230 VAC/50-60 HZ
輸出電壓：+5V and +12V |
| 產品尺寸 |
415(D) x 482(W) x 88.5(H) mm
16.3 (D) x 19 (W) x 3.49 (H) inch |
| 風扇 |
60 x 60 x 25 mm - 4個 |
| 系統支援 |
Mac (支援 M1, M1 Pro, M1 Max, and M1 Ultra or Intel)含Thunderbolt 3/4 連接埠
|
| 作業系統支援 |
Mac OS X 10.12.3 以上 |
| PCIe card 驅動程式需求 |
可支援Mac OS及Thunderbolt 之PCIe 卡驅動程式 |
| 允許 PCIe 卡長度 |
可安裝3張PCIe全長(32.1公分)/全高卡 |
| 建議運作環境溫度 |
5 至 40°C (41 至 104°F) |
| 建議收納環境溫度 |
-10 至 50°C (14 至 122°F) |
| 建議環境相對濕度 |
20 to 80% (未凝結) |
| 出貨包裝內容物 |
機台本體 x 1
硬碟Tray盤 x 16 (已安裝於機台本體上)
Internal miniSAS 傳輸線 x 4
Thunderbolt3-40Gbps 傳輸線 x 1 (2米長)
硬碟固定座螺絲 x 64
硬碟鎖鑰匙 x 2
電源線 x 1 |
主機介面
Thunderbolt™3 (2個連接埠，支援串接功能)
傳輸速率
40Gbps
硬碟介面
SAS/SATA (12G/6Gbps)
硬碟數
可安裝最多16顆 2.5吋 (厚度15mm) 硬碟 (選購)
RAID 等級
需安裝一張具有16 內接port的PCIe RAID卡 (選購)
PCIe 插槽數
3組PCIe3.0 x8 插槽
雷電串接
可串接高達6個雷電週邊
機箱外部 LED 指示燈
風扇正常 - 綠燈; 風扇故障 - 紅燈
溫度正常 - 綠燈; 溫度超過50°C - 紅燈
Tray盤 LED 指示燈
通電指示燈 - 白燈
硬碟存取中 - 藍燈閃爍
硬碟故障或錯誤 - 紅燈
警示
蜂鳴器警報 (風扇故障或超溫警示)
材質
堅固機身結構與高雅時尚的冷軋鋼烤漆
電源供應器
460瓦單電源供應器(高效能、低噪音)
輸入電壓：90-230 VAC/50-60 HZ
輸出電壓：+5V and +12V
產品尺寸
415(D) x 482(W) x 88.5(H) mm
16.3 (D) x 19 (W) x 3.49 (H) inch
風扇
60 x 60 x 25 mm - 4個
系統支援
MacBook Pro(2016) 含 Thunderbolt 3 連接埠
作業系統支援
Mac OS X 10.12.3 以上
PCIe card 驅動程式需求
可支援Mac OS及Thunderbolt 之PCIe 卡驅動程式
允許 PCIe 卡長度
可安裝3張PCIe全長(32.1公分)/全高卡
建議運作環境溫度
5 至 40°C (41 至 104°F)
建議收納環境溫度
-10 至 50°C (14 至 122°F)
建議環境相對濕度
20 to 80% (未凝結)
出貨包裝內容物
機台本體 x 1
硬碟Tray盤 x 16 (已安裝於機台本體上)
Internal miniSAS 傳輸線 x 4
Thunderbolt3-40Gbps 傳輸線 x 1 (2米長)
硬碟固定座螺絲 x 64
硬碟鎖鑰匙 x 2
電源線 x 1
Accessories
| 型號 |
內容物描述 |
| NA338TB3 |
2U 16 bay Thunderbolt™ 3 to Combo SAS/SATA JBOD and PCIe Expansion Chassis, with 460W Single PSU Power Supply, One Thunderbolt 3 active 2 meter cable |
| BARC1883IX16 |
Areca's ARC-1883ix-16, internal 16 port SAS/SATA RAID Adapter, Dual Core RAID-on-Chip 1.2GHz processor, Supports RAID level 0, 1, 10(1E), 3, 5, 6, 30, 50, 60, Single Disk or JBOD |
型號 - NA338TB3
2U 16 bay Thunderbolt™ 3 to Combo SAS/SATA JBOD and PCIe Expansion Chassis, with 460W Single PSU Power Supply, One Thunderbolt 3 active 2 meter cable
型號 - BARC1883IX16
Areca's ARC-1883ix-16, internal 16 port SAS/SATA RAID Adapter, Dual Core RAID-on-Chip 1.2GHz processor, Supports RAID level 0, 1, 10(1E), 3, 5, 6, 30, 50, 60, Single Disk or JBOD
相容性列表
主機相容列表 / Host Support
 |
iMac
(Mid 2017) MacBookPro
(Mid 2017) MacBookPro
(Late 2016)
|
RAID Card相容列表 / RAID Card Support
 |
ARC-1883ix-16
|
 |
ESAS-R60F
(RAID card) ESAH- H120F
(HBA card)
|
 |
RocketRAID 2760A
|
Audio Card相容列表 / Audio Card Support
 |
Pro Tools HDX
(Tested by Netstor) Pro Tools HD Native
|
 |
AES16e
|
 |
HDSPe MADI HDSPe AIO HDSPe AES HDSPe RayDAT
|
 |
UAD-2 DUO
(version 6.3.1+) UAD-2 QUAD
|
Video Card相容列表 / Video Card Support
 |
DeckLink Studio DeckLink Quad Intensity Pro DeckLink HD 3D DeckLink 4K
(version 9.5+)
|
 |
Create 3D Ultra Create 3D Create HD Epoch Supernova S+
|
 |
Mojito MAX
|
 |
Kona 3G
(version 10.3+) Kona LHi Kona LHe Plus
|
 |
RED ROCKET™ RED ROCKET-X
|
10G網路卡相容列表 / 10G Networking Card
 |
10G-PCIE-8B-2C 10G-PCIE-8B-2S 10G-PCIE-8B-C 10G-PCIE-8B-S 10G-PCIE2-8B2-2C 10G-PCIE2-8B2-2S
(version v1.3.1+)
|
|
FFRM-NS11 FFRM-NS12 FFRM-NS14 FFRM-NQ41 FFRM-NQ42
|
PCIe SSD
 |
Ultrastar SN150 |
1600GB 3200GB
|
 |
Nytro XP7102 |
800GB 1600GB
|
最後更新日期：2017年8月10日
